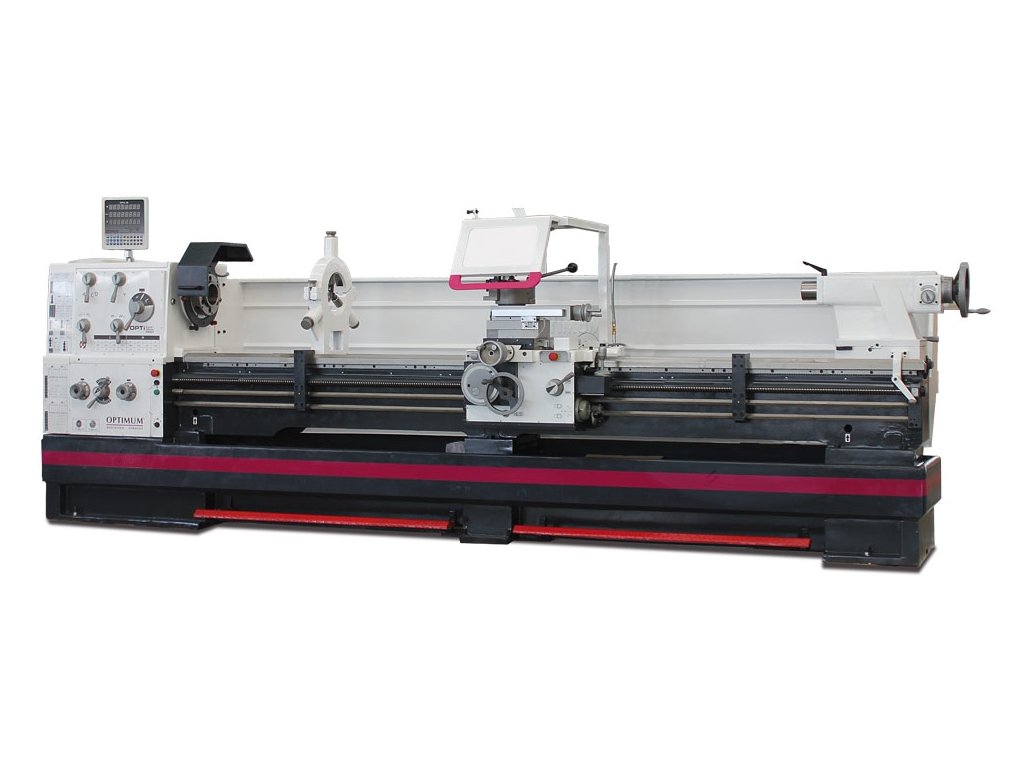

Soustruh OPTIturn TH 6620 D
Kód: BO3462210Související produkty
Detailní popis produktu
Proč koupit?
- Vodící plochy lože jsou kalené a broušené
- Vřeteník s kuželem MK7 je osazený upínáním Camlock DIN ISO 702-2 č. 8
- Uzavřená převodová skříň má mechanizmus uložený v přesných ložiscích
- Broušená ozubená kola a hřídele pracují v olejové lázni
- Páky pro rychloposuv a změnu směru otáčení na suportové skříni
- Centrální mazání vodících ploch
- Koník s kuželem MK5 přestavitelný o ±13 mm
- Spouštěcí páka ovládá relé hlavního motoru s bezpeč-nostním řídícím napětím 24 V
- Hlavní vypínač je uzamykatelný a elektromotor je osazen chránícím jističem
- Bezpečnostní tlačítka CENTRAL STOP na vřeteníku a suportové skříni
- Kryt sklíčidla s bezpečnostním spínačem
- Pracovní lampa 24 V s kloubovým ramenem
- Externí uzavřené chladící zařízení
- Rozvaděč je vybaven komponenty Siemens
- Nožový držák SWH 9 pro rychlou výměnu nástrojů
- Mechanická nožní brzda vřetene s bezpečnostním vypínačem hlavního motoru
- Digitální odměřování polohy DPA 21 se skleněnými pravítky
Rozsah dodávky
- Pevný a otočný hrot MK 5
- Doraz s jemným nastavením
- LED pracovní lampa
- Seřizovací nářadí
- Chladicí zařízení
- 3-čelisťové sklíčidlo ø 315 mm
- Pevná luneta, průchod Ø 150 mm
- Pohyblivá luneta, průchod Ø 130 mm
- Rychloupínací nožový držák SWH 9-D
- Náhradní držák 41 × 180 typ D pro čtyřhranné nože
- Redukční pouzdro MK 5 / MK 7
Doplňkové parametry
| Kategorie: | Klasické soustruhy |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 3345 kg |
| Výška hrotu: | 330 mm |
| Max. točný průměr nad ložem: | 660 mm |
| Max. točný průměr nad suportem: | 440 mm |
| Max. točný průměr bez můstku: | 900 mm |
| Šířka lože: | 400 mm |
| Vzdálenost mezi hroty: | 2000 mm |
| Délka můstku: | 250 mm |
| Kužel vřetene: | MK7 |
| Upnutí vřetene: | Camlock DIN ISO 702-2 č. 8 |
| Otáčky: | 25 – 1600 ot/min |
| Plynulá změna otáček: | ne |
| Počet rychlostních stupňů: | 16 |
| Průchod vřetene: | 105 mm |
| Kužel pinoly koníku: | MK5 |
| Posuv podélný: | 0,044– 1,48 mm/ot.( 25 ) |
| Posuv příčný: | 0,022– 0,74 mm/ot.( 25 ) |
| Max. posuv nožového suportu: | 230 mm |
| Max. posuv příčného suportu: | 368 mm |
| Závit metrický: | 0,45 –120 mm/ot.( 54 ) |
| Závit palcový : | 80 –7/16 záv./1“( 60 ) |
| Závit trapézový : | 7/8– 160 D.P.( 42 ) |
| Závit modulový : | 0,25– 60 M.P.( 46 ) |
| Příkon: | 9 kW |
| Elektrické připojení: | 400 V |

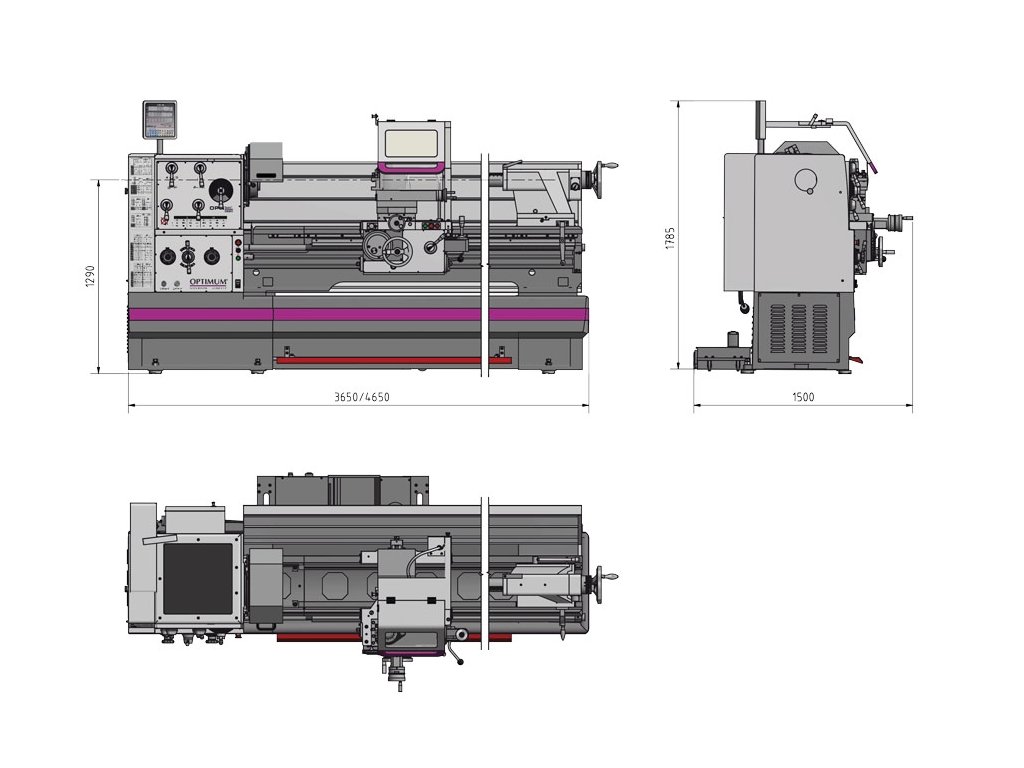

| Rozměry (š × v × h): | 3650 × 1785 × 1500 mm |
