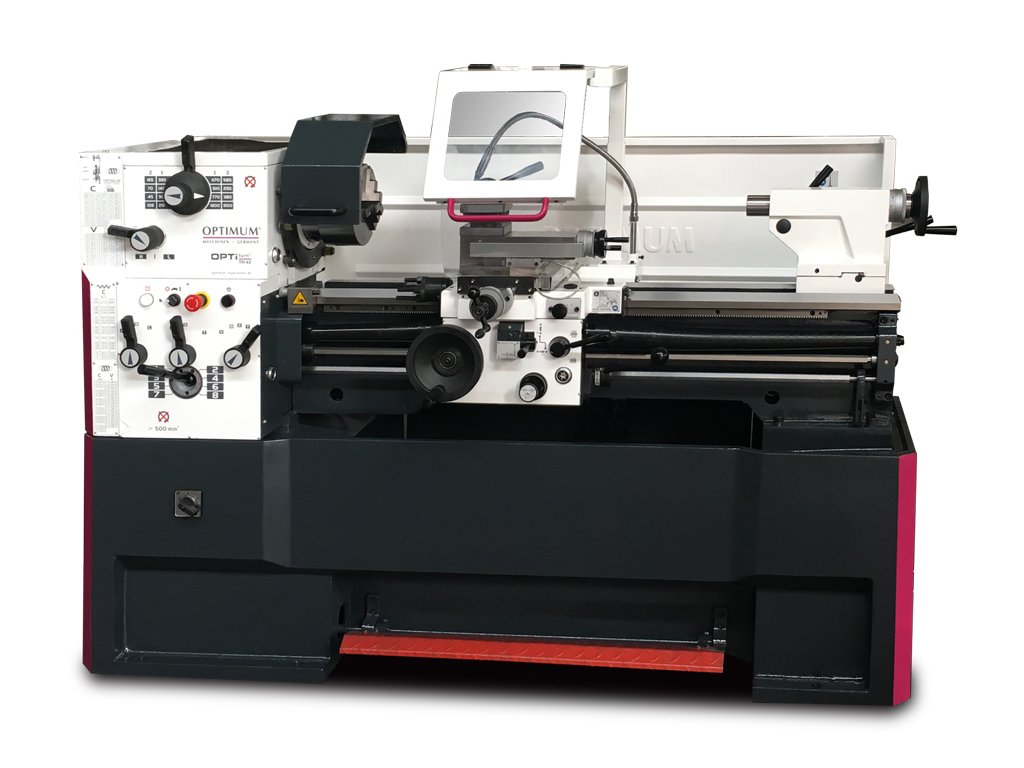

Soustruh OPTIturn TH 4210

Detailní popis produktu

Technická data
Výška hrotu 210 mm
Max. točný průměr nad ložem 420 mm
Max. točný průměr bez můstku 590 mm
Šířka lože 250 mm
Vzdálenost mezi hroty 1000 mm
Délka můstku 260 mm
Kužel vřetene MK6
Upnutí vřetene Camlock DIN ISO 702-2 č. 6
Otáčky 45 – 1800 ot/min
Otáčky - provedení Vario 10 – 2500 ot/min
Plynulá změna otáček ne
Počet rychlostních stupňů 16
Průchod vřetene 52 mm
Kužel pinoly koníku MK4
Průměr pinoly 50 mm
Zdvih pinoly 120 mm
Posuv podélný 0,05– 1,7 mm/ot.( 17 )
Posuv příčný 0,025– 0,85 mm/ot.( 17 )
Max. posuv nožového suportu 140 mm
Max. posuv příčného suportu 230 mm
Závit metrický 0,2 –14 mm/ot.( 39 )
Závit palcový 72 –2 záv./1“( 45 )
Závit trapézový 8– 44 D.P.( 21 )
Závit modulový 0,3– 3,5 M.P.( 18 )
Příkon 4,6 kW
Elektrické připojení 400 V
Rozměry 2025 × 915 × 1375 mm
Hmotnost 1160 kg
Rozsah dodávky

Položky
3-čelisťové sklíčidlo ? 250 mm
Pevná luneta, průchod ? 15 - 105 mm
Pohyblivá luneta, průchod ? 10 - 65 mm
LED osvětlení stroje
Redukční pouzdro MK 6 / MK 4

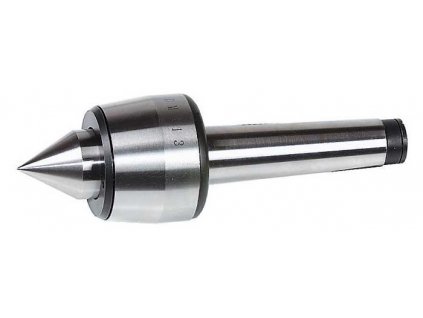

Pevný hrot MK 4
Čtyřstranný nožový držák
Seřizovací nářadí
Doraz s jemným nastavením
